【案例分析 】 電磁流量計三大典型錯誤安裝！

導讀: 電磁流量計以無壓損、高精度、價格適中等優勢，廣受石化、化工等行業企業的青睞，在流量計量中擔任著重要的角色。然而在實際應用中，受操作不當、設備選擇不合理、安裝不科學的情況，測量誤差就很難避免，給使用者造成麻煩。因此，廣大儀表人應當重視各種造成電磁流量計誤差的因素。

電磁流量計以前我們有講了很多，今天這一期，我們不講這個如何裝，今天用錯誤的案例，來給大家學習。

對于現場一次儀表，選型準確對其至關重要，但是更重要的是：

*是安 裝！

第二是安 裝！

第三還是安 裝！

今天給大家分享的電磁流量計錯誤安裝方式：

案例一：

流量數值波動大，客戶一直說流量計不準?？蛻舻碾姶帕髁坑?jì)數值一直跳動，跟嚼了炫邁一樣........根本停不下來。

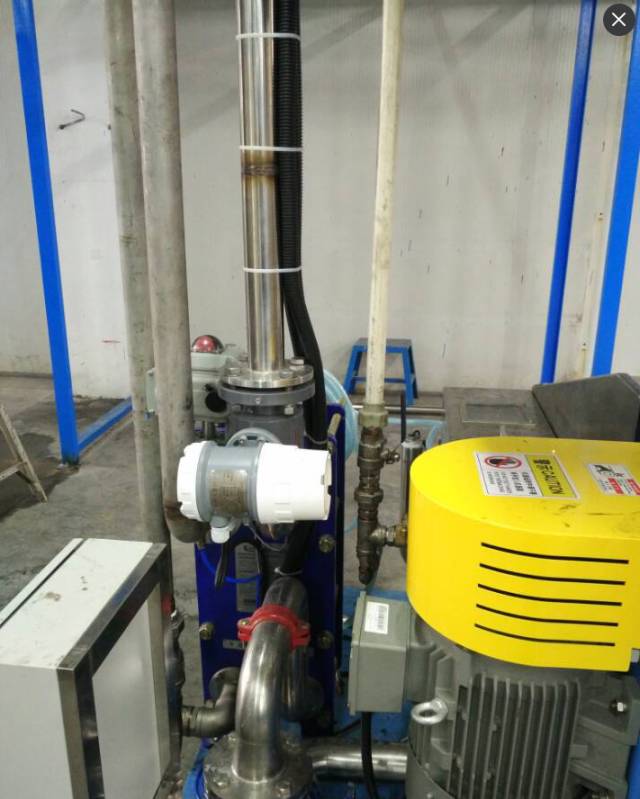

現場情況卻是這樣的：

案例分析：

      現場存在著泵，而泵又緊挨著流量計。流體在經過流量計的時候。流體是處于紊流狀態（也就是水打漩渦），這時候?qū)τ诹髁坑?jì)測量，存在著較大干擾，所以現場流量計數值經常發生跳動，根本穩定不下來。

解決方法：

安裝遠離泵，至少5倍以上口徑的直管段距離，保證流體穩定。

類似還有安裝在閥門附近的案例：

案例二：

流量始終測不準。某客戶現場，流量測量始終不準，有時候還會出現空管報警和下限報警。

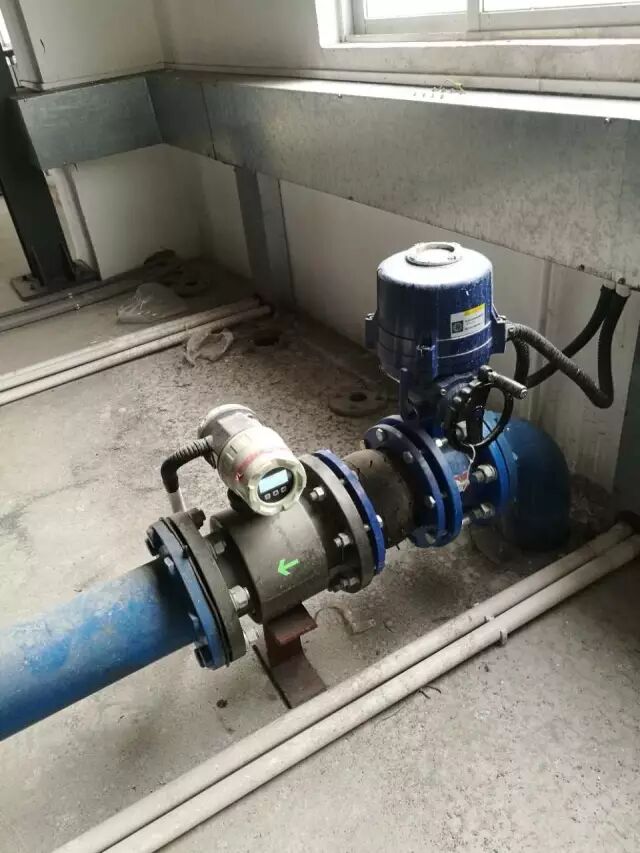

現場情況安裝是這樣的：

案例分析：

     從上圖看到，我們管道只有半管子水不到，那么也就是說電磁流量計根本就沒有滿管。流量計沒有滿管呀，這怎么可能測得準呢？

解決方法：后面流量計出口，可以進行縮徑，安裝一段管道延長，讓液體充滿整個管道。

案例三：電磁流量計經常損壞。

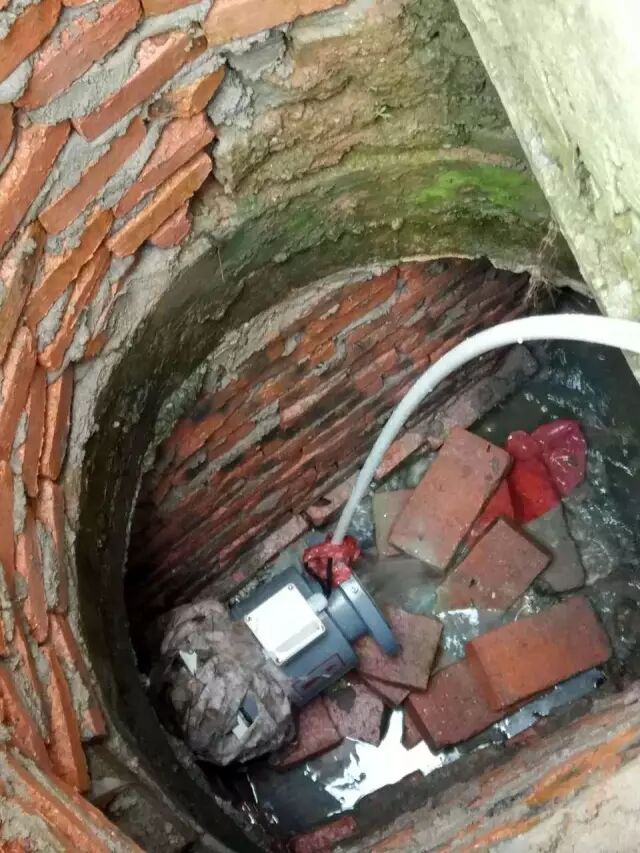

現場是這樣： 哇，流量計吶，咱么看不到了？

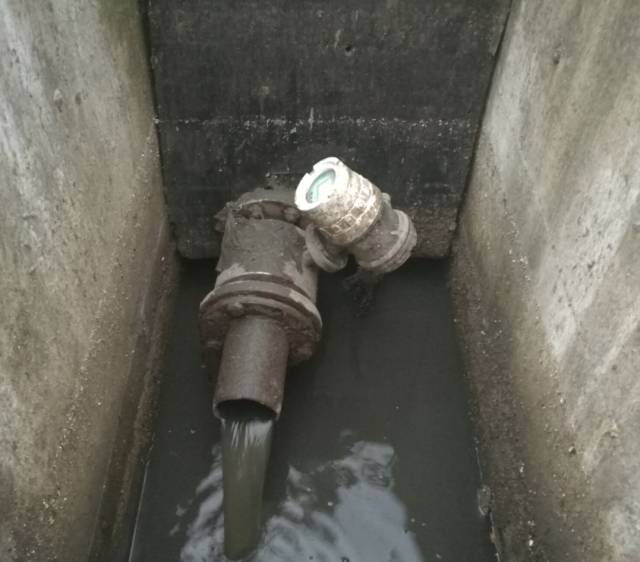

別急！我們把水抽抽掉看，原來在井這里，被淹了好久的電磁流量計寶寶，一般電磁流量計是IP65的防護等級，防雨淋還行，水浸泡就GG思密達了。而且這個安裝......

流量計出來就是大水池啊！

案例分析：

     在長期可能存在水浸泡危險的場合，一定要選擇IP68防護等級的，可以支持水浸泡的電磁流量計，不然這個浸水損壞，損失就大咯。

     我們業務朋友，在賣產品給客戶時，千萬和客戶多溝通下安裝事宜，不然就留下這一個個搞笑的坑了。

解決方法：

       建議選用IP65防護等級，如果現場管道不支持縮徑的，可以將污水集中起來，然后重新鋪管道，用泵打出來之后，安裝流量計?；蛘吒臑槌暡髑髁坑?jì)。

 當然還有更多千奇百怪的安裝方式，導致流量計在測量準確的道路上走的越來越遠。

為什么電磁流量計測量對安裝要求這么嚴格呢？

1、電磁流量計測量原理主要是根據法拉第電磁感應原理，導電介質切割磁感線產生感應電動勢，通過管道中心軸線安裝的兩個測量電極來采集信號。

這樣一說大家應該就能對*個案例有一些分析了。測量的水可能都沒有漫過測量電極，*感應不到信號，流量計自然顯示下限報警甚至空管報警了。

所以大家跟我念：

電磁流量計測量：

水要滿管！要滿管！要滿管！

重要的事情說三遍

哪種情況下水能保證滿管呢？

豎直管道，水自下而上，肯定是滿管的啦，當然水平管道也是有安裝方法的哦。這樣管道的流量只要在所選的量程范圍內，流量肯定準確穩定。

2、 管道中通過流量計的流體，流速要均勻穩定。

為什么呢，我們測量流量，實際就是測量流速和管道橫截面積的乘積值。 那流速不穩定，流量自然會跳動的。

 分析第二個案例，泵出來附近就是流量計了，先排除大功率儀器對產品信號的干擾，流速肯定是不穩定的，所以我們常規的選擇是把流量計安裝位置盡量遠一點。當然，還需要一個zui重要的東西，足夠長的直管段?。。?/span>

直管段的作用是什么呢，大家想想長江黃河，越到筆直的下游段，水越平緩。在想想壺口瀑布.............

所以直管段的作用是平緩流體流速，讓其能均勻穩定的通過流量計。

那么繼續跟我念，直管段，*后五，*后五。

（指流量計上游方向要有10倍的直管段，下游要有5倍的直管段，這是zui基本的直管段要求，針對不同情況應有不同直管段距離要求哦。）

zui后在跟大家分享一些正確的安裝口訣：

*后五要牢記

閥前泵后故障低

選型根據流量來

省心省力效率提
